數控龍門式等離子切割機,龍門等離子數控切割機價格
發布時間：2021-08-08 12:49:43專業重型龍門式數控切割機廠家,提供數控龍門式等離子切割機,龍門等離子數控切割機價格,龍門數控等離子火焰切割機廠家,龍門等離子切割機,龍門數控火焰切割機:找龍門式數控等離子切割機廠家報價請致電:189-8629-0037

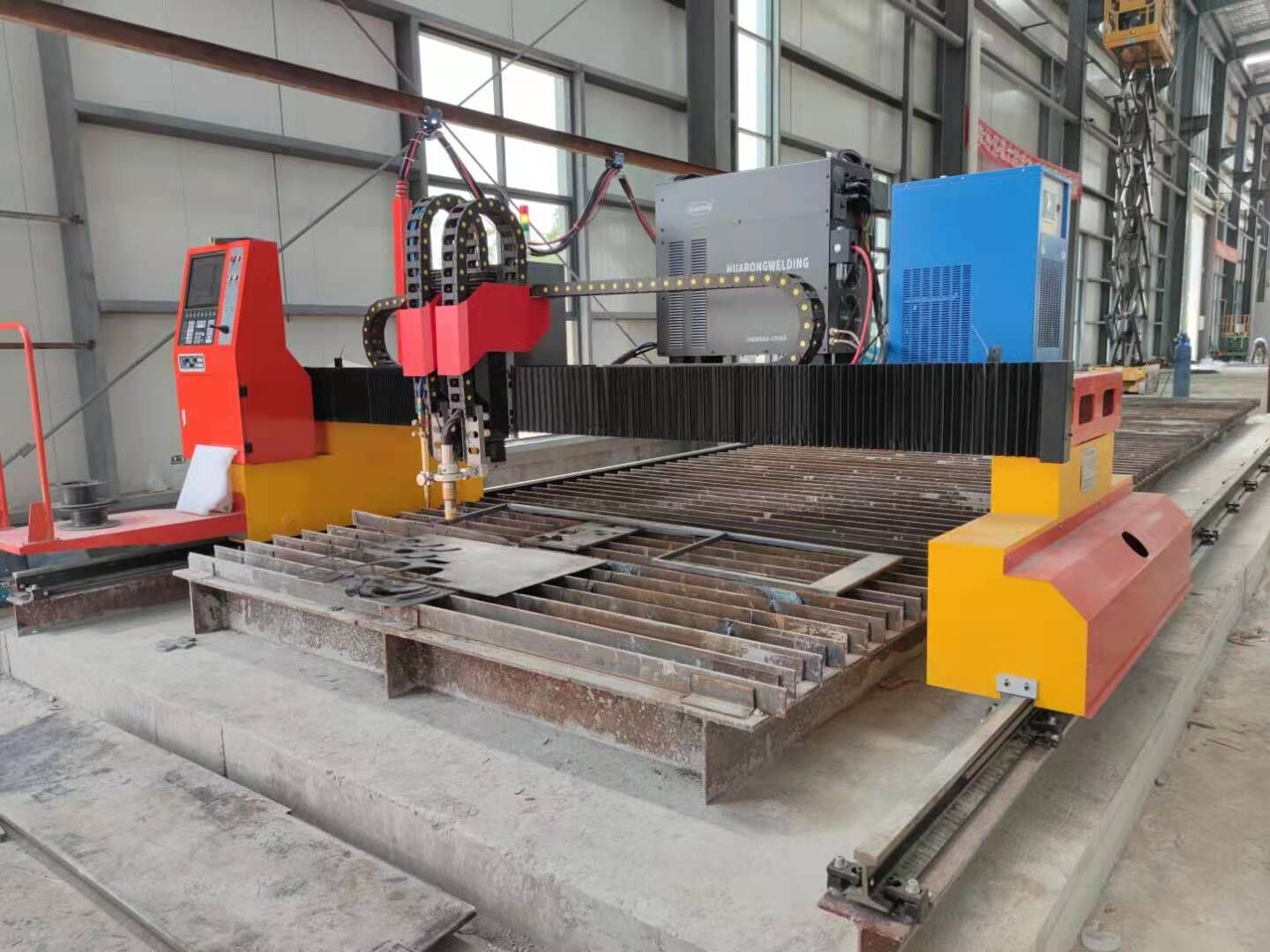

YCLM-4000系列龍門式數控火焰等離子切割機
本機型主要應用于大幅面板材的精密切割。它是一種高效節能的切割下料設備，可大大提升鋼板利用率和切割效率。本機可連續不停機長時間工作。
本機型適合有實力的中、高端用戶。
一、系統概況

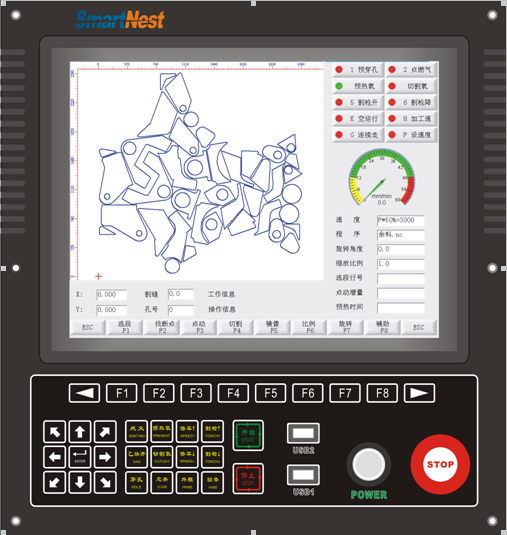

YCSK數控系統是本公司自主研發的一款專業型火焰/等離子/激光切割控制系統，該產品采用XPE嵌入式操作系統，工控機結構，系統功能強大，運行穩定，操作簡單，容易上手，適用于火焰/等離子/激光切割等加工行業。
二、主要功能
1、采用XPE嵌入式操作系統，具有穩固的數據安全措施和一鍵系統快速恢復，保證系統穩定運行。
2、多種語言版本一鍵切換。
3、零件圖形顯示、縮放、旋轉、鏡像、陣列功能。
4、斷電斷點記憶功能：即使切割中突然斷電，上電后即可準確、迅速找到斷點，恢復切割。
5、鋼板矯正功能：即使鋼板斜置，亦可進行矯正切割，有效利用板材。
6、動態調速功能：在切割過程中，可以實時進行調速。對于激光加工模式，速度變化時，出光能量自動調整。
7、沿軌跡后退、前進、停止功能。
8、控制系統動態割縫補償，割縫補償動態削平防干涉處理。
9、多級預熱、穿孔功能：時間隨時調節且可記憶。
10、支持火焰、等離子、激光三種切割模式。
11、支持自動套料，自動設置引線，數控系統與自動套料一鍵切換，實現無縫對接。
12、支持多種文件格式，plt、dxf、NC、ai等。
13、等離子模式下拐角提前關閉調高、終點提前斷弧設置。
14、弧壓、撞槍實時檢測。
15、反向間隙補償，機器裝配誤差在一定程度上能通過軟件補償。
16、支持I/O自定義功能。
17、診斷功能。外部I/O接口可以通過診斷界面進行診斷，方便售后維護。
三、系統特色
1、嵌入式工控主機：2GDDR2內存，4G固態電子硬盤，1.8G處理器，15（12）寸高亮度工業液晶屏,15（12）寸電阻觸摸屏，支持鼠標、鍵盤和觸屏控制。
2、可靠性強，具有防范等離子強干擾等能力。
3、外部接口：USB2.0、RS232、100M網絡接口。
4、機箱：全鋁合金結構，防電磁輻射、抗干擾、防靜電 。
5、系統提供16路光電隔離輸入，16路光電隔離輸出。
6、聯動軸數：2軸，可以擴展為4軸。
7、采用U盤讀取程序和及時軟件升級。
橫向軌距 | 4000-6000（或以上定制） | 有效切割寬度 | 單割炬軌距減800 |
縱向導軌軌距 | 8000（或以上選配） | 有效切割長度 | 縱向軌長減2000 |
豪華火焰割炬（組） | 1把 | 火焰切割厚度 | 1組8-200 |
等離子電源割炬（組） | 根據用戶需求選配 | 等離子切割厚度 | 視選配等離子電源功率而定 |
切割精度 | ±0.3mm | 整機空程速度（mm/min） | 6000-9000，高達12000 |
走位精度 | ±0.2mm | 整機火焰切割速度 | 100-750mm/min |
重復定位精度 | ±0.2mm | 整機等離子切割速度 | 100-4000mm/min 選配件 |
火焰切割機 | 等離子切割機 | ||
電源電壓 | 220V±10V 50Hz | 電源電壓 | 380V±10V 50Hz |
輸入功率 | 3KW | 輸入功率 | 視選配等離子電源功率而定 |
氣源 | 氧氣+燃氣 | 氣源 | 空氣 |
氧氣入口壓力 | 0.8-1.0MPa | 空氣壓縮機 | 1臺，客戶自備 |
燃氣入口壓力 | 0.04-0.1MPa | 油水分離器 | 1臺，客戶自備 |
氧氣純度 | 99.6%以上 | ||
環境溫度 | -10℃~+40℃ | ||
相對濕度 | ≤90%無冷凝 | ||
周邊環境 | 通風，無較大沖擊或震動 | ||
用戶自備范圍 | 設備安裝基礎圖、工件切割臺、縱向氣管線路吊裝托架（供方提供圖紙）等 | ||
產品質量執行標準：
執行ISO9001-2008標準；
整機氣密性：符合JB/T5101-1999標準；
切割質量及尺寸精度：火焰-符合JB/T10045.3-1999標準；
等離子-符合JB/T10045.4-1999標準。
序號 | 火焰切割工藝 |
1 | 數控龍門式火焰適用于各種厚度的碳鋼板材的精密切割下料； |
2 | 數控火焰可對8-150mm碳鋼進行高品質的切割下料； |
3 | 火焰切割也可選擇干式的等除塵凈化設備，根據用戶需求選配； |
4 | 火焰切割可采用氧氣-燃氣模式，燃氣采用乙炔、丙烷、液化氣等。 |
序號 | 等離子切割工藝|（選配） |
1 | 數控龍門式等離子切割機適用于各種厚度的碳鋼、不銹鋼及有色金屬板材的精密切割下料； |
2 | 數控等離子切割機可對厚度1.0-20mm厚的不銹鋼、碳鋼及有色金屬進行高品質的切割下料； |
3 | 等離子切割可配置水循環切割，能大大減少等離子切割產生的煙塵、弧光、有害氣體、噪音等環境污染，環保效果好。也可選擇干式的等除塵凈化設備，根據用戶需求選配； |
4 | 等離子切割采用空氣、氧氣、氮氣、H2、H35、F5、H20等。 |
橫梁、端架 | 床身結構經由設計軟件優化，力學設計合理，運動穩定性高，經由時效處理后，床身不變形，粗加工及精加工二道工藝成型，運動軸電機座壓緊由直線導軌導向，制造裝配檢驗工藝達上百道。整體設備工作精度高。運動部位配用精度7級齒輪齒條。 |
導軌 | 縱向導軌采用24Kg級重軌制作,頂面和兩側面都經專用磨床精密加工而成橫向導軌采用雙軸心直線導軌，精度高、易維護、耐用。 |
傳動 | 縱橫向傳動采用齒輪齒條嚙合，配上進口精密行星齒輪箱減速，具有高輸出扭矩、低噪音、長壽命潤滑等特點, 從而實現高精確定位傳動。 |
氣路 | 所有氣路均由中央配氣系統集中控制，配上電磁閥、壓力表、調節閥、連續脈沖自動點火器，輕易實現人工智能控制。 |
割炬 | 割炬組成：移動安裝板、升降裝置、升降電機、割炬、夾持器、安全回火防止器、進口軟氣管等； 割炬調高方式：火焰---手動、電動及電容式自動三種 |
售后服務
1.售前（選型）：
（1）根據用戶對所購設備的需求、使用環境、用途等要求為客戶提供全面、專業、實用、經濟的切割解決方案，提供全程技術支持；提供一對一量身定制產品；免去用戶后顧之憂，讓您選擇更輕松、方便、準確、省錢、省力；
2.售中（合同成立）：
（2）免費提供指導軌道安裝基礎圖紙、切割臺圖紙和外部吊裝管氣路及劃線圖紙；
（3）免費提供送貨上門服務；
（4）免費提供安裝、調試、培訓服務；免費提供工藝指導服務；
（5）免費提供終身技術支持服務；
3.售后（驗收完成）：
（6）接到用戶報修請求后，提供解決方案，國內設有12個維修服務分支機構；
（7）免費提供設備整機保養服務。
