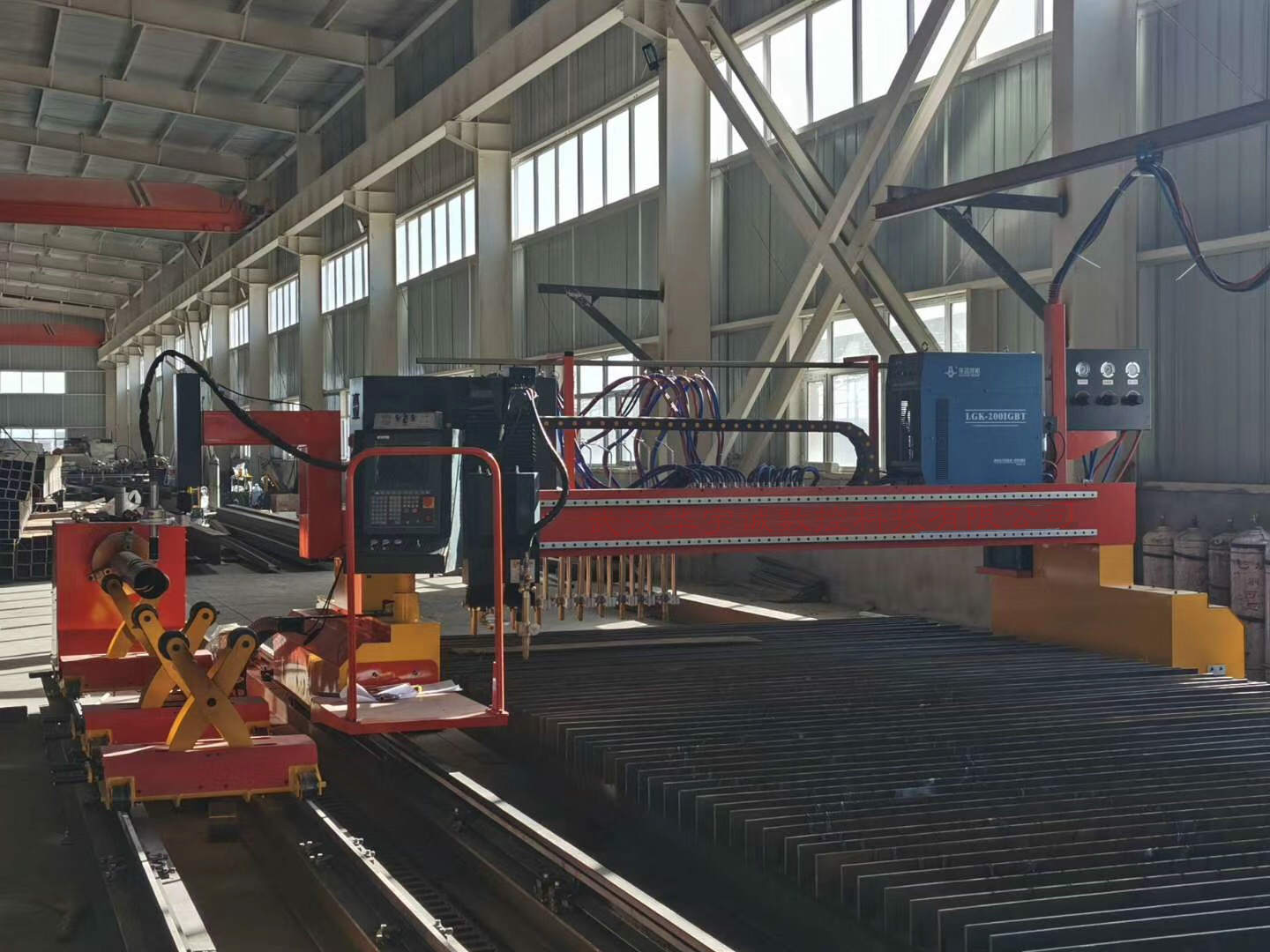

龍門式板管一體數控切割機廠家談設備特點
發布時間：2020-11-16 22:21:46龍門式管板一體數控切割機是一種能滿足鋼板數控切割機下料又能對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該機型廣泛運用于建筑、化工、造船、機械工程、冶金、石油、電力等行業的管道結構件的切割加工，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。
龍門式管板一體機能十分方便的切割此類工件，切換方便自如，切割板材時，軟件出圖，軟件編程套料；切割管子時只需輸入管道相慣系統的管子半徑，相交角度等參數，機器就能自動切割出管子的相貫線及相貫線孔。
數控管板一體機細節描述
1、卡盤式型管夾持方式：3爪或4爪車床用高硬度卡盤，可正向或反向夾持，可手動或電動夾緊，無線回轉精度高慣量小。
2、管板通用數控系統是在上海交大系統的基礎上優化升級的先進數控系統，將主管與支管的半徑、相交角度、切割速度輸入電腦，可自動轉化生成切割程序，板材切割通用二維切割系統，操作非常簡單。
3、托架式鋼管支撐小車采用高強度不銹鋼絲杠和直線液壓支撐桿支撐。單個承重約400KG，可根據鋼管厚度和長度選配3至6個。
4、可穿孔切割0.5mm-30mm、邊緣切割40mm金屬材料。采用風冷、水冷等冷卻方式，標配進口金屬割炬，徹底解決割槍易燒損問題，自帶弧壓調高，割縫補償，滅弧自返回，防撞系統，可持續24小時不間斷工作。
5、直線導軌、滾珠絲杠、齒輪齒條組合式傳動結構，齒輪齒條全部淬火處理，大大提高了運行部件的韌性和硬度。，所有淬火和精磨部分采用進口化工防銹油處理，精密工裝自動匹配嚙合，細節，無微不至.
6、驅動器數字控制，可選配日本松下伺服電機和驅動器，行走自反饋系統，響應速度快，運行精度高，閉環控制無丟步，選配大功率步進電機抗干擾力強，使用壽命長。
鋼管切割部分：
1、不打坡口，任意相貫切割；
2、適合切割鋼管直徑30-300mm 或60-600mm，有效切割管長6米，可以加長；
3、管件軸向旋轉采用伺服驅動，平穩性更好；
4、配套相貫線專用兩軸不帶坡口套料軟件，切割任意相貫線，操作簡單；
5、相貫線獨立的等離子調高升降體，可適應大管徑切割；
數控管板一體切割機是我公司在龍門切割機的基礎上開發的新型復合加工切割機。主要用于平面板材、圓管切割加工。通過數控系統控制，在平面切割的基礎上擴展出管材上進行曲線切割的功能。配備火焰、等離子可以方便地切割碳鋼、不銹鋼等。龍門式管板一體機能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。能在圓管端部切割斜截端面。能切割與環形主管相交的支管相貫線端頭。能切割變角度坡口面。能在圓管上切割方孔、腰形孔。能進行鋼管截?cái)唷Ｄ茉诜焦芄苊娓鞣N圖形。
